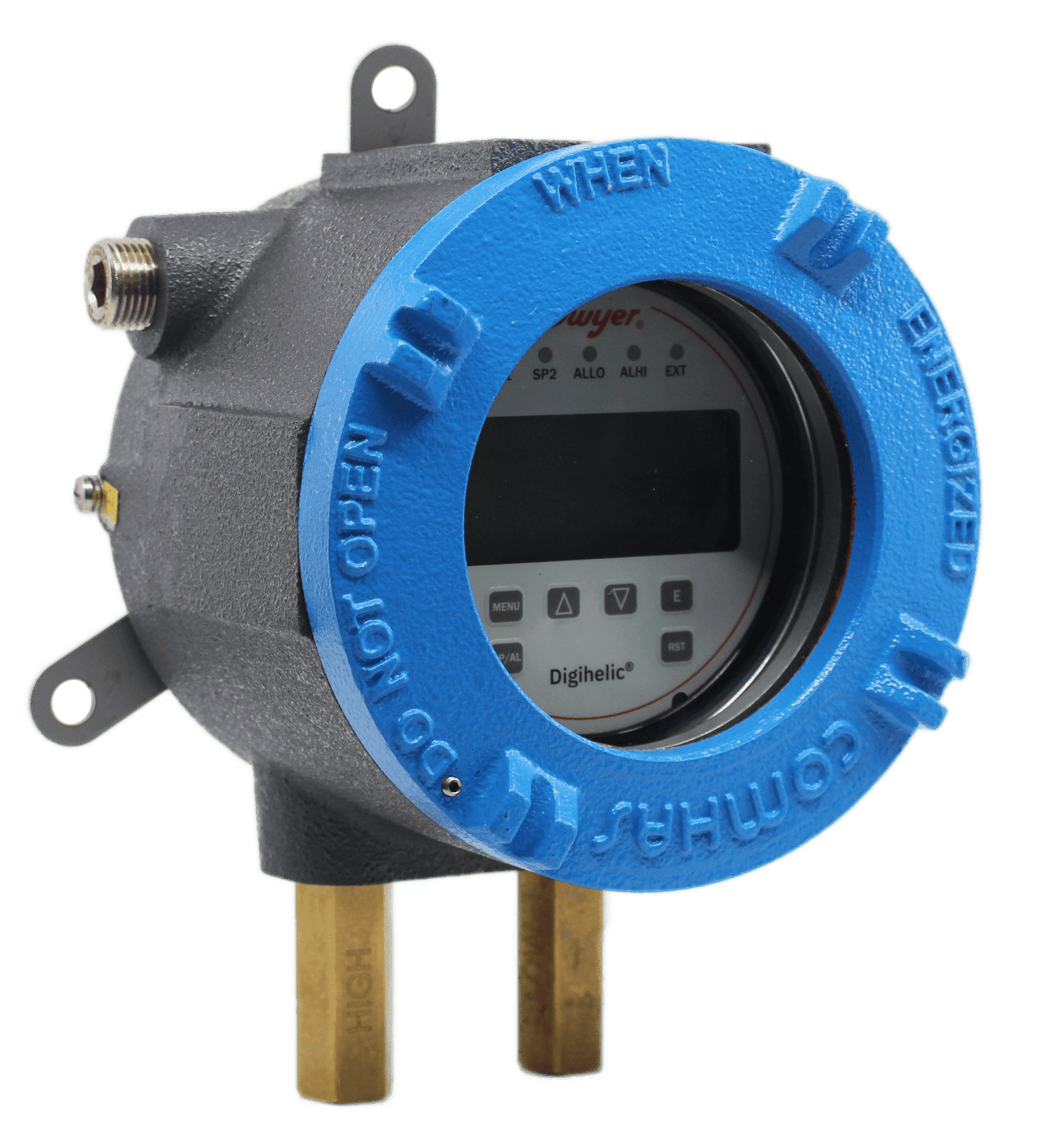

AT-101-DHC – Trasmettitore e controller con display

Atex:
II 2G Ex db IIC T5, T6 Gb -60°C ≤Ta ≤+50°C (T6)
-60°C ≤Ta ≤+60°C (T5)
II 2D Ex tb IIIC T75 °C Db
Certificato: INERIS 21 ATEX 0033 X

IECEx:
Ex db IIC T5, T6 Gb -60°C ≤Ta ≤+50°C (T6)
-60°C ≤Ta ≤+60°C (T5)
Ex tb IIIC T75°C Db
Certificato: IECEx INE 21.0064X

CARATTERISTICHE TECNICHE

1. Adatto per: aria e gas compatibili puliti e secchi.
2. Parti bagnate: chiedere al costruttore.
3. Limiti di temperatura:
   DHC®: from -20 to 70°C (-4 to 158°F).
   case: -76 to 140°F (-60 to 60°C)* T5
   (-60 to 50°C) T6
4. Precisione:
   ±0,5% FSO per tutti gli intervalli, tranne 0,5 in c.a. @ ±1% FSO, e intervalli
   a o inferiori a ±0,25 in c.a. @ ±1,5% FSO
5. Stabilità: ±1% f.s. / anno.
6. Effetti termici: 0,020% /°F (0,036/°C) a partire da 25°C (77°F).
7. Requisiti di alimentazione: 12-28 Vdc, 12-28 Vac 50-400 Hz.
8. Consumo di energia: 3 VA max.
9. Segnale di uscita: 4-20 mA (4 fili); 0-10 V, 0-5 V, 1-5 V e 2-10 V (4 fili).
10. Comunicazione: BACnet MS/TP o Modbus® RTU.
11. Velocità di trasmissione supportata: 9600, 19200, 38400, 57600, 76800, 115200
12. Carico del dispositivo: 1/8 di carico unitario.
13. Regolazioni di zero e span: accessibili tramite menu (possibili solo in area sicura).
14. Tempo di risposta: 400 ms (smorzamento impostato su 0). Senza considerare il ritardo causato dagli arrestatori di fiamma Exd (fino a 30 sec. da fondo scala a zero a seconda del modello e delle gamme con porte di pressione STD) circa 15 sec. con porte di pressione LD su gamme molto basse.
15. Display: Display LCD retroilluminato, indicatori di setpoint a LED
16. Installazione: Posizione verticale.
17. Dimensioni del quadrante: 5 ̋ OD (127 mm)
18. Materiale della cassetta: alluminio (opzione acciaio inox).
19. Finitura: Grigio - vernice epossidica RAL7015 (cassa in alluminio).
    Blu - RAL 5015 (coperchio superiore)
20. Cablaggio elettrico: terminale a vite.
21. Collegamento elettrico: 2 x 1/2” NPT F standard (fornito senza cavo di collegamento).
22. Grado di protezione: IP66 (IP 65 per le versioni VS1-VS2-VL1).
23. Connessioni al processo: 1/8” NPT femmina in ottone (acciaio inox opzionale).
24. Dimensioni: vedi disegno sotto.
25. Peso: da 4,8 a 16 kg (versione SS)

SPECIFICHE DELL'INTERRUTTORE

Tipo di interruttore: 2 relè SPDT.
Potenza relè: 1A @ 30 Vca/Vdc.
Regolazione del set point: regolabile tramite tastiera sul frontale (possibile solo in zona sicura).

ATTENZIONE DA UTILIZZARE SOLO CON ARIA O GAS COMPATIBILI!
CONTATTARE LA FABBRICA PER L'USO CON GAS DIVERSI DA ARIA E AZOTO.

NOTE IMPORTANTI PER L'INSTALLAZIONE:
I cavi devono essere inseriti in un pressacavo NPT da 1/2” o in una guaina Atex/IECEx (non fornitI con lo strumento).
Dopo il cablaggio, chiudere bene il coperchio e il pressacavo per mantenere il grado di protezione IP66. (solo senza valvola di sfiato).
Aprire il coperchio solo dopo aver tolto la tensione allo strumento.
Attenzione: verificare le norme di sicurezza locali e le avvertenze sull'unità e sul manuale per un uso corretto dello strumento in aree pericolose.
