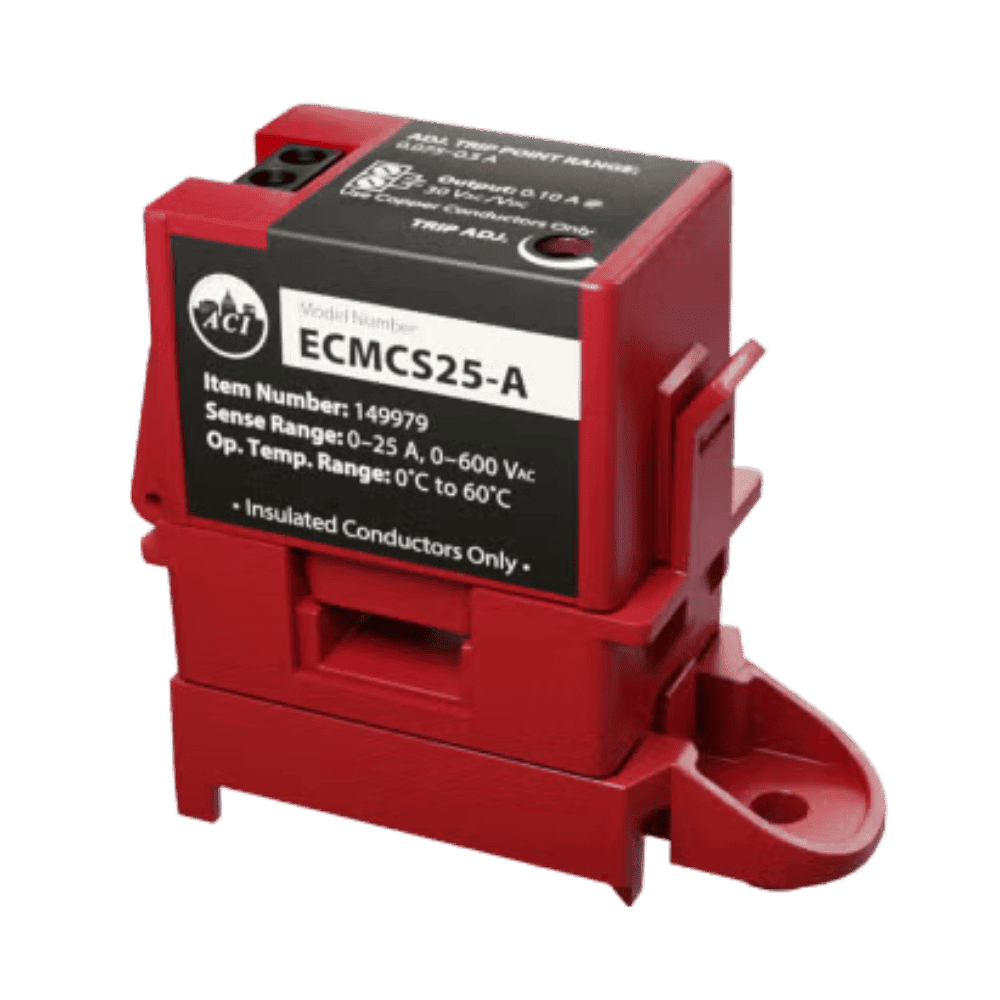

TA SPLIT CORE ECM

CARATTERISTICHE TECNICHE

Tipo di corrente monitorata: Corrente AC

Tensione AC massima: 600 VAC

Intervallo di frequenza operativa: 50/60 Hz

Tipo di nucleo: Nucleo apribile (Split-Core)

Alimentazione sensore: Indotta dal conduttore monitorato (Usare solo conduttori isolati)

Intervallo di corrente: 0 a 25 A

Tensione di isolamento: 600 VAC

Stile del punto di intervento | Intervallo regolazione trip: Punto di intervento regolabile | 0,075 A a 0,50 A

Isteresi: 10% della corrente di intervento — tipico

Tipo di contatto: Normalmente Aperto “N/O”

Rating contatto “Status”: 100 mA in continuo @ 30 VAC/VDC

Resistenza contatto “On” | “Off”: 1 MΩ (aperto)

Tempo di risposta: < 5 secondi tipico

Dimensione apertura (diametro) | Sezione filo: 0,20” (5,0 mm) x 0,49” (12,5 mm) | Per cavi isolati THHN da 10 AWG a 14 AWG

Montaggio su DIN Rail: 35 mm

Intervallo temp. operativa: 32°F a 140°F (0°C a 60°C)

Intervallo U.R. operativa: 10 a 90%, non condensante

Temperatura di stoccaggio | U.R.: -40 a 158°F (-40 a 70°C) | 10% a 90% U.R., non condensante

Materiale involucro | Classe infiammabilità: PC/ABS (blend Policarbonato/ABS) | UL94-V0

Connessioni / sezione filo: Morsettiera a vite 2 posizioni (non polarizzata) | Solo rame 16 a 22 AWG (1,31 mm² a 0,33 mm²)Tipo di corrente monitorata:
Corrente AC

Tensione AC massima: 600 VAC

Intervallo di frequenza operativa: 50/60 Hz

Tipo di nucleo: Nucleo apribile (Split-Core)

Alimentazione sensore: Indotta dal conduttore monitorato (Usare solo conduttori isolati)

Intervallo di corrente: 0 a 25 A

Tensione di isolamento: 600 VAC

Stile del punto di intervento | Intervallo regolazione trip: Punto di intervento regolabile | 0,075 A a 0,50 A

Isteresi: 10% della corrente di intervento — tipico

Tipo di contatto: Normalmente Aperto “N/O”

Rating contatto “Status”: 100 mA in continuo @ 30 VAC/VDC

Resistenza contatto “On” | “Off”: 1 MΩ (aperto)

Tempo di risposta: < 5 secondi tipico

Dimensione apertura (diametro) | Sezione filo: 0,20” (5,0 mm) x 0,49” (12,5 mm) | Per cavi isolati THHN da 10 AWG a 14 AWG

Montaggio su DIN Rail: 35 mm

Intervallo temp. operativa: 32°F a 140°F (0°C a 60°C)

Intervallo U.R. operativa: 10 a 90%, non condensante

Temperatura di stoccaggio | U.R.: -40 a 158°F (-40 a 70°C) | 10% a 90% U.R., non condensante

Materiale involucro | Classe infiammabilità: PC/ABS (blend Policarbonato/ABS) | UL94-V0

Connessioni / sezione filo: Morsettiera a vite 2 posizioni (non polarizzata) | Solo rame 16 a 22 AWG (1,31 mm² a 0,33 mm²)

Coppia serraggio morsetti: 4,43 a 5,31 in-lbs. (0,5 a 0,6 Nm)

Distanza minima installazione: 1” (2,6 cm) tra interruttore di corrente e altri dispositivi magnetici (relè, contattori, trasformatori)

Approvazioni: UL/CUL US Listed (UL 916) Energy Management Equipment (File # E334792), CE, UKCA, RoHS, WEEE, CAN ICES-3 / NMB-3

Peso prodotto: 0,14 lbs (0,065 kg)

Dimensioni prodotto: 1,93" (48,99 mm) x 1,31" (33,17 mm) x 2,18" (55,37 mm)

APPLICAZIONI

• Indicazione di stato On/Off
• Pompe
• Compressori
• Controllo di processo
• Attrezzature industriali
• Opportunità OEM
• Ventilatori
• Fan Wall → tecnicamente: “parete di ventilatori” / “batteria di ventilatori” / HVAC)
• Elettrodomestici
